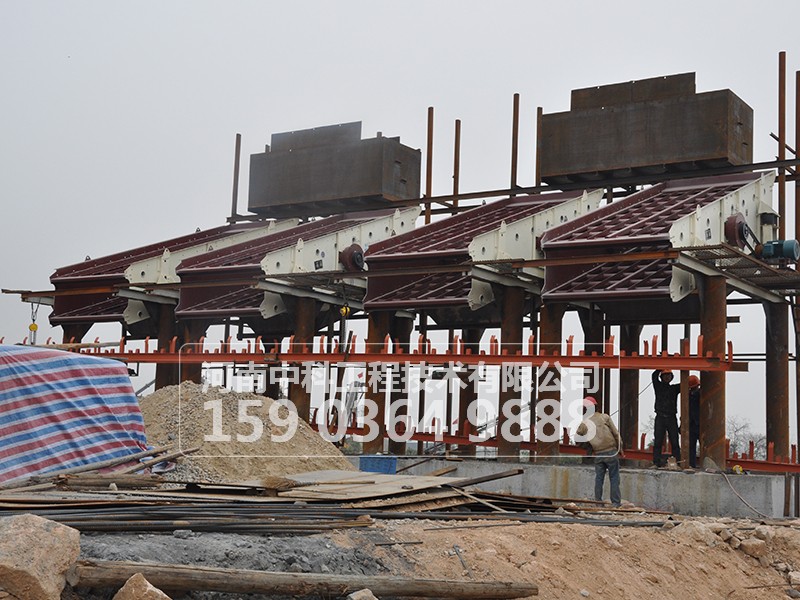

圆振动筛做圆形运动,是一种多层数、 新型振动筛。圆振动筛采用筒體式偏心轴激振器及偏块调节振幅,物料筛淌線長,筛分规格多。适宜采石场筛分砂石料,也可供选煤、选矿、建材、電力及化工等行业作产品分级用。振动筛在结构上采用筒體式偏心轴激振器及偏块调节振幅,先进的铆钉连接装配式机架结构提高了设备使用寿命及弹簧减振装置减小了对基础的冲击力,是一种多层、 的新型振动筛。
圆振动筛工作特点:
① 采用块偏心作為激振力,激振力强。
② 筛子横梁与筛箱采用高强度螺栓,结构简单,维修方便快捷;
③ 采用轮胎联轴器,柔性连接,运转平稳;
④ 采用小振幅,高频率,大倾角结构,使该机筛分效率高、处理 、寿命長、電耗低、噪音小。
我厂生产的圆振动筛具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,产量能耗均达到國家标准,居國内外先进水平,备受各行业用户的好评。
圆振动筛主要结构
圆振动筛由偏心式激振器、筛箱、電动机、底座及支承装置组成。
圆振动筛工作原理:
電动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。
圆振动筛使用和维护:
振动筛应在筛面没有物料的情况下启动,尽量避免带料开机,筛机运转平稳后才能给料。停机前应先停止给料,待面物料排除后再停机。工作过程中应经常观察筛机运行情况,如发现运动不正常或异常声响,应及时停机检查,找出原因,排除故障。
功格与性能参数表
型号 | 筛网层数 | 筛子面积 (m2) | 筛孔尺寸 (mm) | 给料粒度 (mm) | 生产能力 (m3/h) | 振动频率 (r/min) | 倍幅 (mm) | 功率 (kw) | 重量 (kg) |
2YK1235 | 2 | 4.2 | 5-50 | 200 | 35-180 | 970 | 7 | 5.5 | 3600 |
2YK1245 | 2 | 5.4 | 5-50 | 200 | 35-206 | 970 | 7 | 11 | 4320 |
3YK1245 | 3 | 5.4 | 5-50 | 200 | 35-206 | 970 | 8 | 11 | 4460 |
YK1535 | 1 | 5.25 | 5-50 | 200 | 34-200 | 970 | 8 | 11 | 3355 |
3YK1535 | 3 | 5.25 | 5-50 | 400 | 34-200 | 970 | 8 | 15 | 5710 |
YK1545 | 1 | 6.75 | 5-50 | 400 | 44-258 | 970 | 8 | 11 | 3900 |
2YK1545 | 2 | 6.75 | 5-50 | 400 | 44-258 | 970 | 8 | 15 | 4370 |
3YK1545 | 3 | 6.75 | 5-50 | 400 | 44-258 | 970 | 8 | 15 | 5832 |
3YK1548 | 3 | 7.2 | 5-50 | 400 | 47-275 | 970 | 7 | 15 | 6070 |
4YK1548 | 4 | 7.2 | 5-100 | 200 | 47-275 | 730 | 8 | 18.5 | 7090 |
YK1848 | 1 | 8.8 | 5-100 | 400 | 56-330 | 755 | 11 | 15 | 7122 |
2YK1848 | 2 | 8.8 | 5-100 | 400 | 56-330 | 750 | 11 | 15 | 6189 |
3YK1848 | 3 | 8.8 | 5-100 | 400 | 56-330 | 970 | 7 | 22 | 6935 |
2YK1854 | 2 | 9.72 | 5-100 | 400 | 63-586 | 970 | 7 | 22 | 7602 |
3YK1854 | 3 | 9.72 | 5-100 | 400 | 63-586 | 970 | 7 | 22 | 8640 |
4YK1854 | 4 | 9.72 | 5-150 | 200 | 32-310 | 12.16 | 8 | 30 | 10530 |
YK2154 | 1 | 11.3 | 5-100 | 400 | 73-683 | 730 | 8 | 18.5 | 5269 |
2YK2154 | 2 | 11.3 | 5-100 | 400 | 73-683 | 730 | 8 | 22 | 7851 |
3YK2154 | 3 | 11.3 | 5-100 | 400 | 73-683 | 730 | 8 | 22 | 9857 |
2YK2160 | 2 | 12.6 | 5-100 | 400 | 81-720 | 970 | 8 | 30 | 9240 |
3YK2160 | 3 | 12.6 | 5-100 | 400 | 81-720 | 970 | 7 | 30 | 12757 |
4YK2160 | 4 | 12.6 | 5-100 | 450 | 66-720 | 740 | 8 | 45 | 15125 |
2YK2280 | 2 | 17.6 | 5-150 | 400 | 90-750 | 730 | 8 | 30 | 10180 |
YK2460 | 1 | 14.4 | 5-150 | 400 | 150-810 | 730 | 8 | 22 | 6200 |
2YK2460 | 2 | 14.4 | 5-150 | 400 | 150-810 | 730 | 8 | 30 | 8013 |
3YK2460 | 3 | 14.4 | 5-150 | 200 | 450-650 | 740 | 8 | 37 | 10762 |
4YK2460 | 4 | 14.4 | 5-150 | 200 | 450-650 | 740 | 8 | 45 | 1 |
