分级机

产品详情

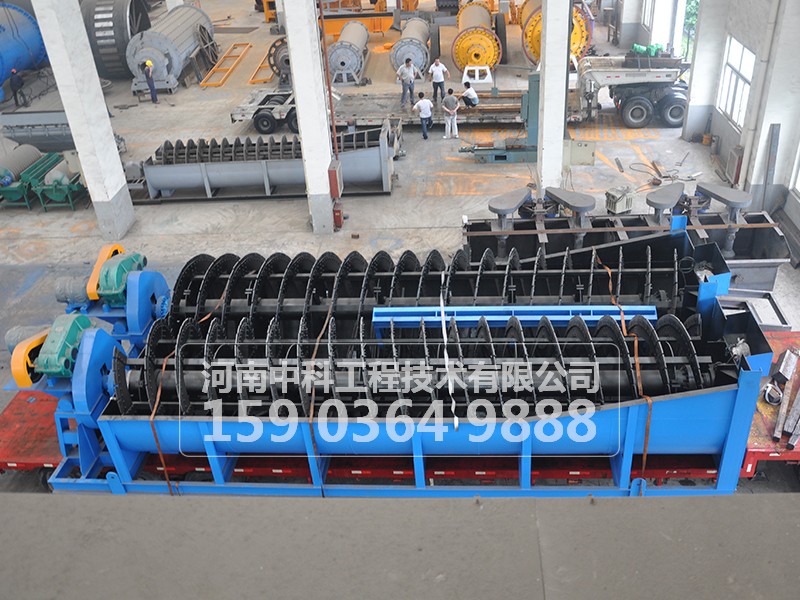

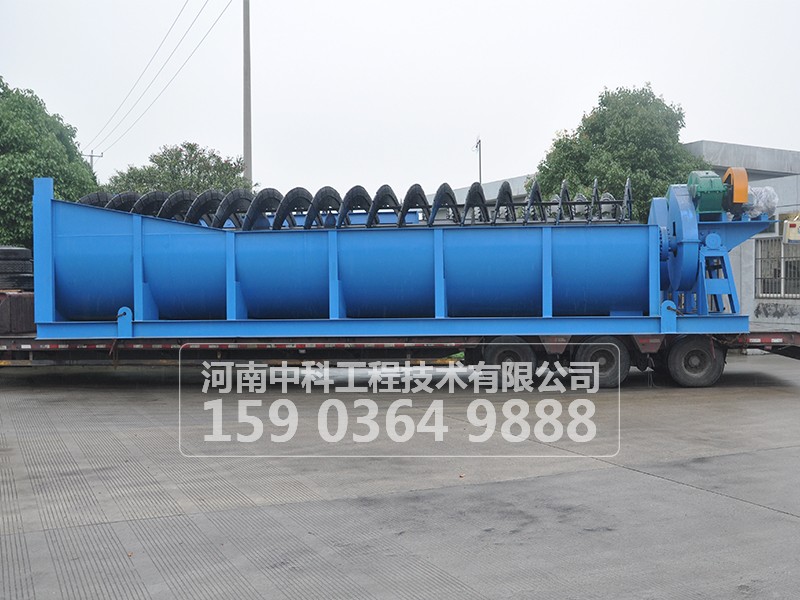

      螺旋分级机分為：单螺旋分级机、双螺旋分级机。螺旋分级机根据溢流端的螺旋叶片浸入溢流面深浅程序不同，可制成下列二种：
      1、高堰式分级机：溢流端螺旋叶片的顶部高于溢流面，且溢流端螺旋中心低于溢流面。主要用于溢流粒度為0.83-0.15mm的矿石分级；
      2、沉没式分级机：溢流端的螺旋叶片全部浸入溢流面以下。主要适用于溢流粒度為0.15-0.07mm的矿石分级。
分级机技术参数

型号	螺旋直径	螺旋转速(r/min)	水槽長度(mm ≤)	電动机功率kw ≤		外形尺寸mm≤			机重t
				传动用	升降用	長	宽	高	≤
FG-3	300	12-30	3000	1.1	----	3850	490	1140	0.7
FG-5	500	8-12.5	4500	1.1	----	5430	680	1480	1.6
FG-7	750	6-10	5500	3	----	6270	980	1820	2.7
FG-10	1000	5-8	6500	5.5	----	7590	1240	2380	4.0
FC-10			8400	7.5		9600	1240	2680	6.0
FG-12	1200	4-6	6500	7.5	2.2	8180	1570	3110	8.5
FC-12			8400	7.5	2.2	10370	1540	3920	11
2FG-12			6500	15	4.4	8230	2790	3110	15.8
2Fc-12			8400	15	4.4	10370	2790	3920	17.6
FG-15	1500	4-6	8300	7.5	2.2	10410	1880	4080	12.5
FC-15			10500	7.5	2.2	12670	1820	4890	16.8
2FG-15			8300	15	4.4	10410	3390	4080	22.1
2FC-15			10500	15	4.4	12670	3370	4890	30.7
FG-20	2000	3.6-5.5	8400	11-15	3	10790	2530	4490	20.5
FC-20			12900	11-15	3	15610	2530	5340	28.5
2FG-20			8400	22-30	6	11000	4600	4490	35.5
2FC-20			12900	22-30	6	15760	4600	5640	48.7
FG-24	2400	3.67	9130	15	3	11650	2910	4970	25.7
FC-24			14130	18.5	4	16580	2930	7190	41.0
2FG-24			9130	30	6	12710	5430	5690	45.8
2FC-24			14130	37	8	17710	5430	8000	67.9
2FG-30	3000	3.2	12500	40	8	16020	6640	6350	73
2FC-30			14300			17091		8680	84.8
