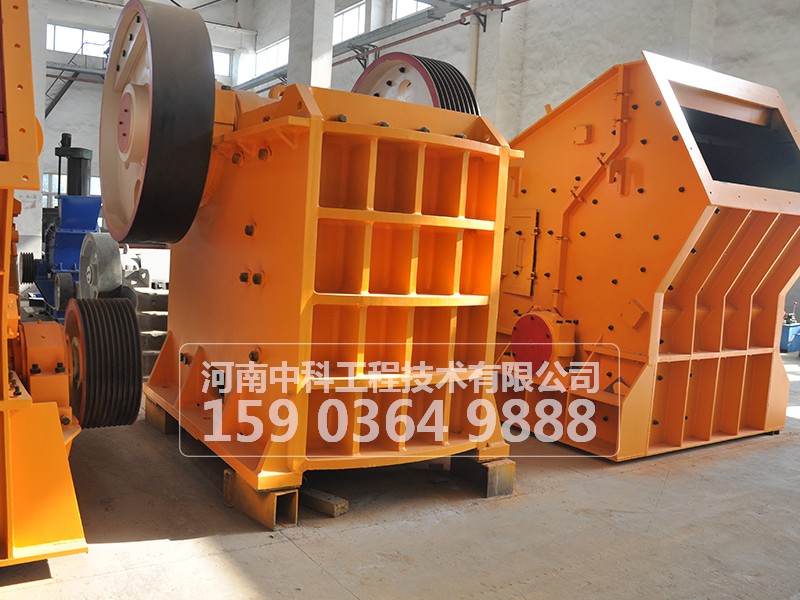

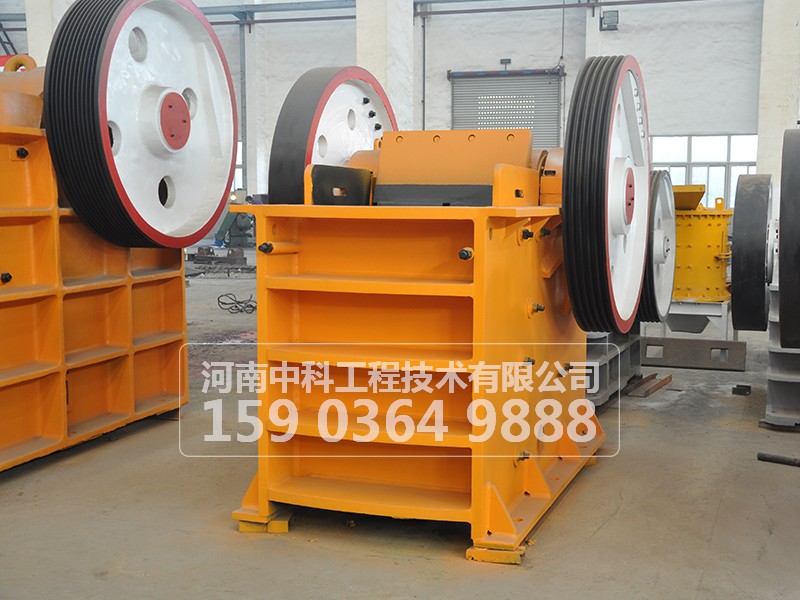

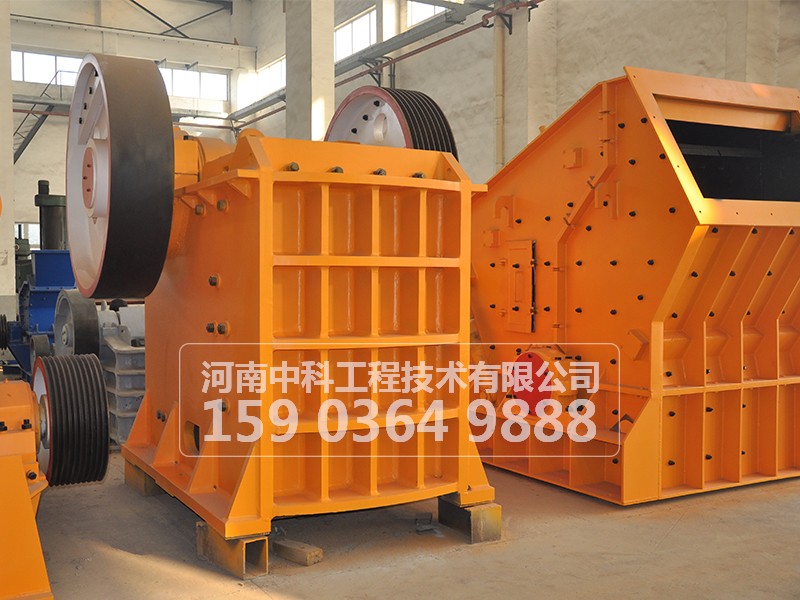

鄂式破碎机是出现较早的破碎设备,因其构造简单、坚固、工作可靠、维护和检修容易以及生产和建设费用比较少,因此,直到现在仍然广泛地在冶金、化工、建材、電力、交通等工业部门,用于破碎抗压强度在147~245MPa的各种矿石和岩石的粗、中、细碎。近年来,我厂為满足冶金、矿山、建筑等工业部门破碎高强度、高硬度的微碳铬铁的需要,专门研制了强力鄂式破碎机。
鄂式破碎机使用范围:鄂式破碎机主要用于对各种矿石与大块物料的中等粒度破碎,广泛运用于矿山、冶炼、建材、公路、铁路道渣石、水利和化工等行业。被破碎物料的 抗压强度為320MPa.
鄂式破碎机性能特点:
破碎比大,产品粒度均匀,结构简单,工作可靠,维修简便,运营费用低。
鄂式破碎机工作原理:
工作时,電动机通过皮带轮带动偏心轴旋转,使动鄂周期地靠近、离开定鄂,从而对物料有挤压、搓、碾等多重破碎,使物料由大变小,逐渐下落,直至从排料口排出 。
鄂式破碎机规格与性能参数表
型 号 | 进料口尺寸 | 进料粒度 | 产量(t/h) | 配用電机功率 | 外形尺寸 | 重量 |
PE-150×250 | 150×250 | 125 | 1-3 | 5.5 | 896×745×935 | 1 |
PE-250×400 | 400×250 | 200 | 5-20 | 15 | 1430×1310×1340 | 3 |
PE-400×600 | 600×400 | 350 | 15-50 | 30 | 1700×1732×1653 | 7 |
PE-600×900 | 900×600 | 480 | 45-110 | 55 | 2290×2206×2370 | 17 |
PE-900×1200 | 900×1200 | 750 | 90-220 | 110 | 3800×3166×3045 | 50 |
PE-500×750 | 500×750 | 425 | 15-65 | 55 | 2035×1921×2000 | 12 |
PE-750×1060 | 1060×750 | 630 | 105-195 | 90 | 2655×2302×3110 | 29 |
PEX-250×750 | 750×250 | 210 | 15-30 | 30 | 1667×1545×1020 | 5 |
PEX-250×1000 | 1000×250 | 210 | 15-50 | 30 | 1550×1964×1380 | 7 |
PEX-250×1200 | 1200×250 | 210 | 20-60 | 37 | 2192×1900×1950 | 8.5 |
鄂式破碎机是一种用途极為广泛的破碎设备,根据其结构特点可分為复摆鄂式破碎机(即单肘板鄂式破碎机)和简摆鄂式破碎机(即双肘板鄂式破碎机)。
简摆鄂式破碎机工作原理:
动鄂悬挂在心轴上,可作左右摆动,偏心轴旋转时,连杆做上下往复运动。带动两块推力板也做往复运动,从而推动动鄂做左右往复运动,实现破碎和卸料。此种破碎机采用曲柄双连杆机构,虽然动鄂上受有很大的破碎反力,而其偏心轴和连杆却受力不大,所以工业上多制成大型机和中型机,用来破碎坚硬的物料。此外,这种破碎机工作时,动鄂上每点的运动轨迹都是以心轴為中心的圆弧,圆弧半径等于该点至轴心的距离,上端圆弧小,下端圆弧大,破碎效率较低,其破碎比i一般為3-6.由于运动轨迹简单,故称简单摆动鄂式破碎机。
简摆鄂式破碎机结构紧凑简单,偏心轴等传动件受力较小;由于动鄂垂直位移较小,加工时物料较少有过度破碎的现象,动鄂鄂板的磨损较小。
复摆鄂式破碎机工作原理:
动鄂上端直接悬挂在偏心轴上,作為曲柄连杆机构的连杆,由偏心轴的偏心直接驱动,动鄂的下端铰连着推力板支撑到机架的后壁上。当偏心轴旋转时,动鄂上各点的运动轨迹是由悬挂点的圆周線(半径等于偏心距),逐渐向下变成椭圆形,越向下部,椭圆形越偏,直到下部与推力板连接点轨迹為圆弧線。由于这种机械中动鄂上各点的运动轨迹比较复杂,故称為复杂摆动式鄂式破碎机。
复摆式鄂式破碎机与简摆式相比较,其优点是:质量较轻,构件较少,结构更紧凑,破碎腔内充满程度较好,所装物料块受到均匀破碎,加以动鄂下端强制性推出成品卸料,故生产率较高,比同规格的简摆鄂式破碎机的生产率高出20-30%;物料块在动鄂下部有较大的上下翻滚运动,容易呈立方體的形状卸出,减少了像简摆式产品中那样的片状成分,产品质量较好。
我公司生产制造的两个系列各种规格的鄂式破碎机由于其结构简单、性能可靠、操作方便,维修方便,使用安全等优点,被广泛用于冶金、矿山、建材、化工、水泥等企业的破碎作业。
我公司為适应國内外市场日益增長的需要,对所有鄂式破碎机系列按照國际先进水平进行了改进设计,并增加了市场适销的新规格.
