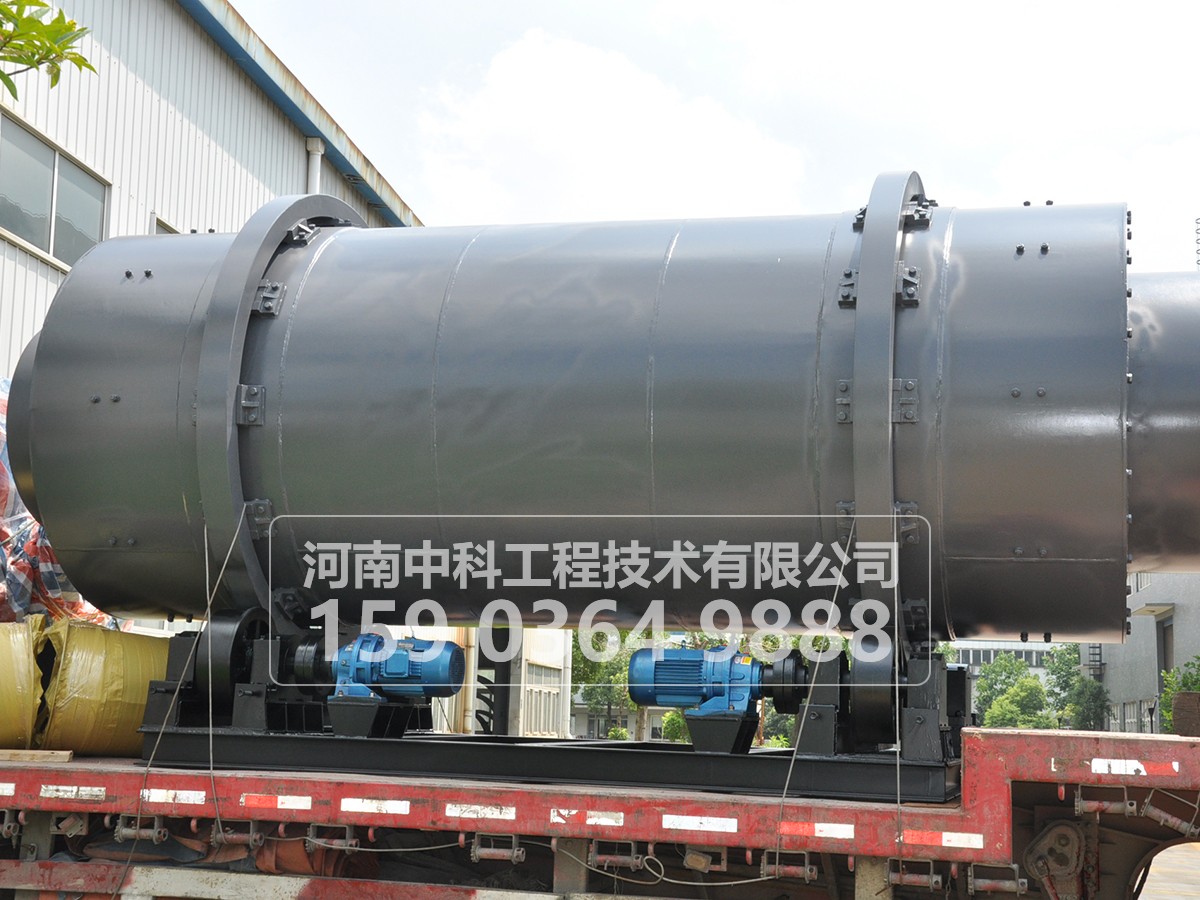

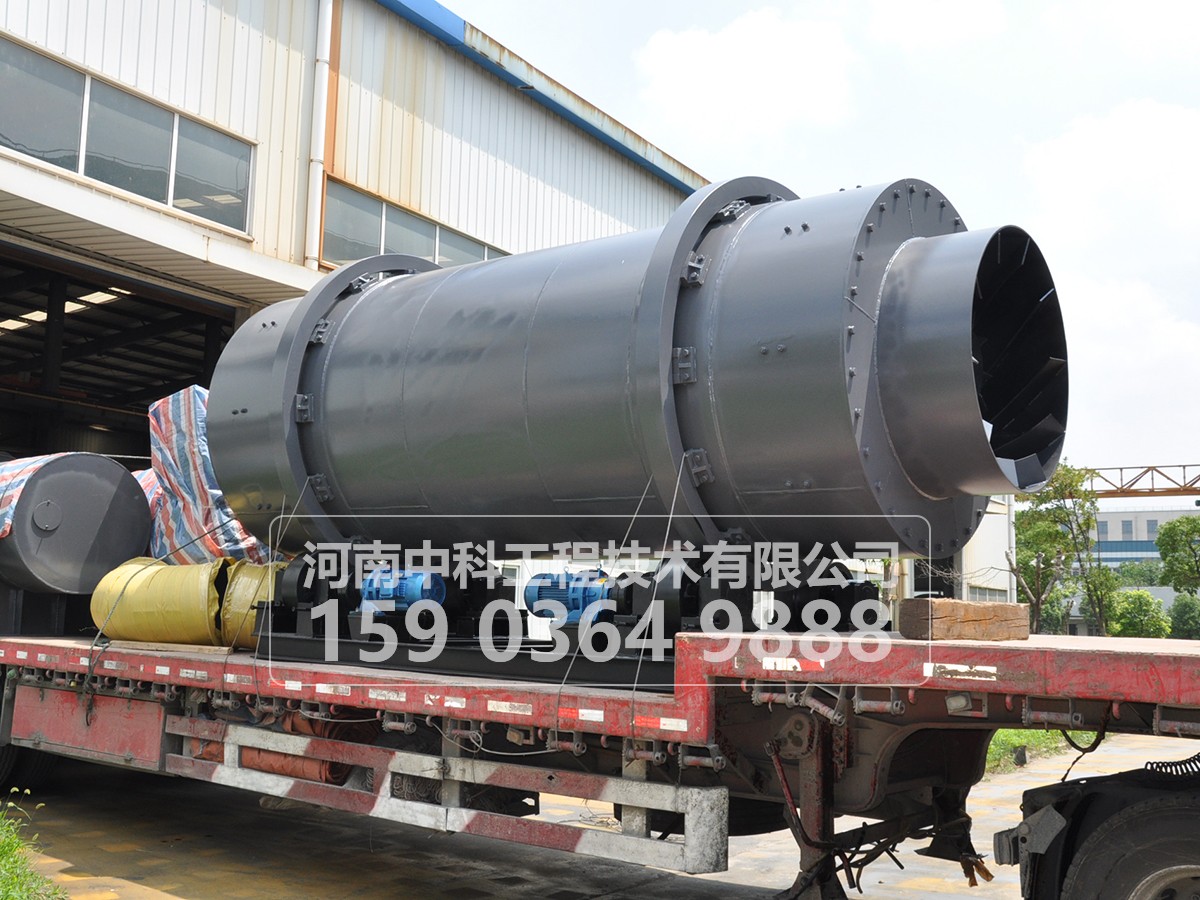

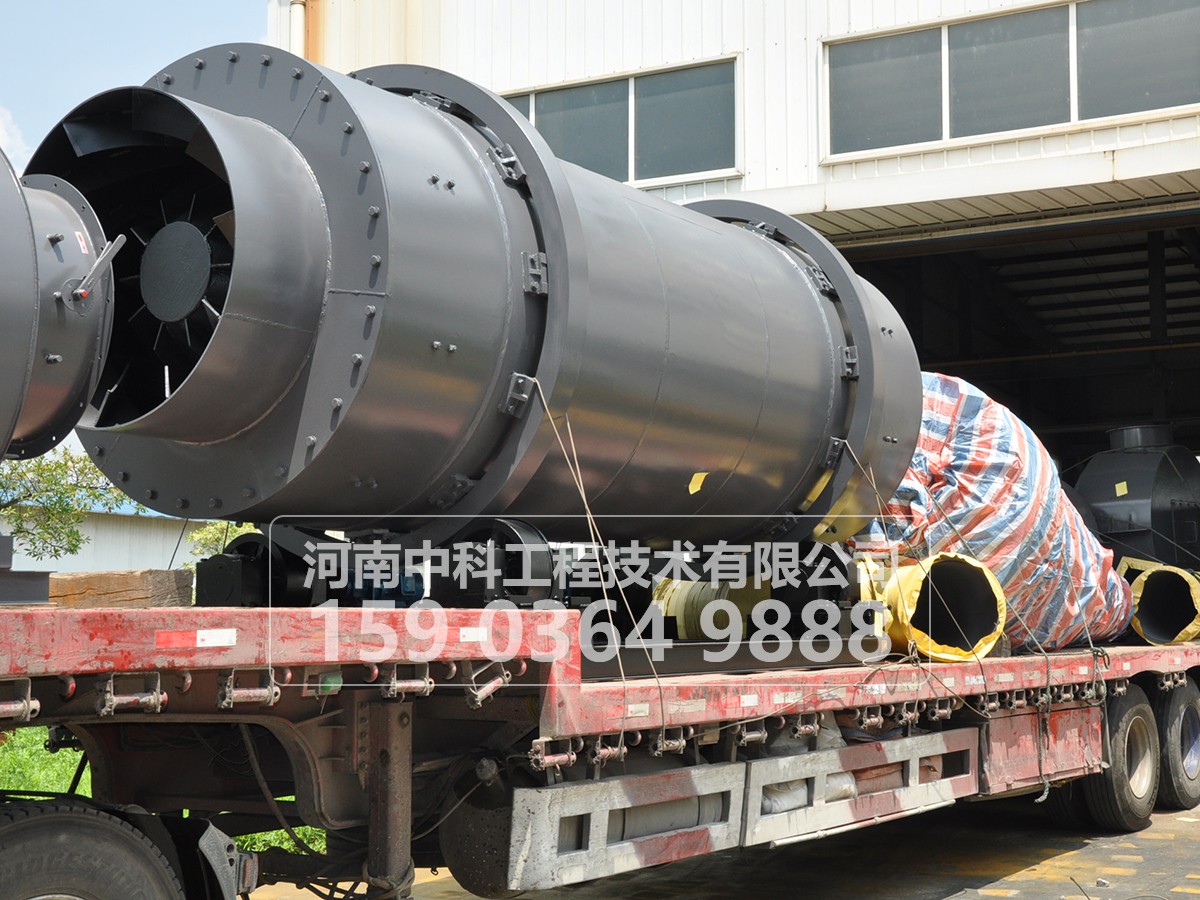

三筒烘干机

产品详情

       在原有设备上使用的是多筒，物料在内筒与热气流以辐射、对流、传导形式进行热交换，在外筒热交换以传导、对流形式并用，烘干机热效率高，节能效果显著， 重要的不同点在于此种烘干机出口温度较低，有利于延長尾部除尘系统的使用寿命。

适用范围：

       铁粉、矿粉及其它混合材料，建筑业的干混砂浆，黄砂等以及化工、铸造等行业原材料烘干。

产品优势

      1、烘干机科學合理、 节能。物料在内筒与热气流以辐射、对流、传导形式进行热交换，在外筒热交换以传导、对流形式并用。 烘干机热效率高，节能效果显著。经检测，热效率大大超过传统烘干机50%左右的水平。该设备投产使用后，节煤效果显著。

      2、该机采用物料与热气流顺流烘干工艺，适用范围广。它能适应粘土、煤、矿渣、铁粉等各种原材料的烘干，也适用于冶金、化工等部门的各种散状物料的烘干。 结构紧凑。整机水平布置，采用托轮支承，取消了大小齿轮传动，代之以托轮传动，使设备安装更方便、操作更简单、运行更可靠、运转率更高。

      3、该机的外部表面积比单筒回转式烘干机减少30%以上，并且外筒对内筒有保温隔热作用，外筒表面温度低，热损失少，在 节能的同时，大大改善了劳动环境和劳动条件。

      4、多种扬料板设计，角形扬料板与万字扬料板的有机结合，使物料与热烟气交换更加充分，减少了烘干机筒體内“风洞”产生的机理。

      5、采用变频调速，调整筒體转速，根据入机水分，产量要求，采用适当的转速，确保满足下道工序的需求。自动温度监控系统,使操作更加便捷。

工作原理

       物料由供料装置进入回转滚筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换，物料移动至内层的另一端进入中层，进行逆流烘干，物料在中层不断地被反复扬进，呈进两步退一步的行进方式，物料在中层既充分吸收内层滚筒散发的热量，又吸收中层滚筒的热量，同时又延長了干燥时间，物料在此达到 干燥状态。物料行至中层另一端而落入外层，物料在外层滚筒内呈矩形多回路方式行进，达到干燥效果的物料在热风作用下快速行进排出滚筒，没有达到干燥效果的湿物料因自重而不能快速行进，物料在此矩形抄板内进行充分干燥，由此完成干燥目的。

产品参数

规格	直径	有效長度	处理能力（t/h）			转速r/min	功率 kw
			河沙	粉煤灰	矿渣
S6203	1.6	1.8	2-3	1-2	2-3	3-10	3
S6205	2	2	4-5	2-3	4-5	3-10	4
S6210	2.2	2.5	8-10	4-5	8-10	3-10	5.5
S6215	2.5	2.8	12-15	6-8	12-15	3-10	11
Ф2×3	2	3	8-12	4-6	8-12	3-10	3×2
Ф2×5	2	5	12-15	6-8	12-15	3-10	5.5×2
Ф2.2×4.5	2.2	4.5	15-18	8-10	15-18	3-10	5.5×2
Ф2.5×5	2.5	5	20-25	10-13	20-25	3-10	4×4
Ф2.5×6	2.5	6	25-30	13-15	25-30	3-10	5.5×4
Ф2.8×6	2.8	6	30-35	15-18	30-35	3-10	7.5×4
Ф3×6	3	6	35-40	18-20	35-40	3-10	7.5×4
Ф3×7	3	7	40-45	20-23	40-45	3-10	11×4
Ф3.2×7	3.2	7	45-50	23-25	45-50	3-10	11×4
Ф3.2×8	3.2	8	50-55	25-28	50-55	3-10	11×4
Ф3.6×8	3.6	8	55-60	28-30	55-60	3-10	15×4
Ф3.8×9	3.8	9	60-70	30-35	60-70	3-10	15×4
Ф4.0×10	4	10	70-100	35-50	70-100	3-10	18.5×4
Ф4.2×8.5	4.2	8.5	80-100	40-50	80-100	3-10	18.5×4
